수식 탐색기

수식을 고르고 입력값을 SI 단위로 넣은 뒤, 입력 하나를 스윕(sweep)하면 결과가 어떻게 변하는지 볼 수 있습니다. 계산은 브라우저에서 실행되며, 테스트 스위트가 sympy 벡터와 비교해 검사하는(상대 오차 1e-9) TypeScript 평가 함수(evaluator)를 그대로 씁니다. 따라서 여기서 보는 값은 이론 페이지의 값과 같습니다.

학습 페이지의 “직접 해 보기(Try it)” 링크는 예제의 입력값을 채운 채로 이 탐색기를 엽니다. 모든 화면 상태는 URL 해시에 저장되므로 북마크나 공유 링크로 똑같은 화면을 다시 열 수 있습니다.

탐색기는 한 번에 수식 하나만 계산하며, 그 수식의 가정이 성립하는지는 검사하지 않습니다(예: DCM 동작점(operating point)에서 CCM 변환비(conversion ratio)를 계산하는 경우). 각 수식의 가정은 그 수식이 실린 페이지의 수식 아래에 있습니다. 시뮬레이터는 회로 자체에서 동작 모드를 찾고, 컨버터 설계 도구는 한 토폴로지의 수식들을 조합해 입력 범위 전체에서 동작 모드를 검사합니다.

스크린샷

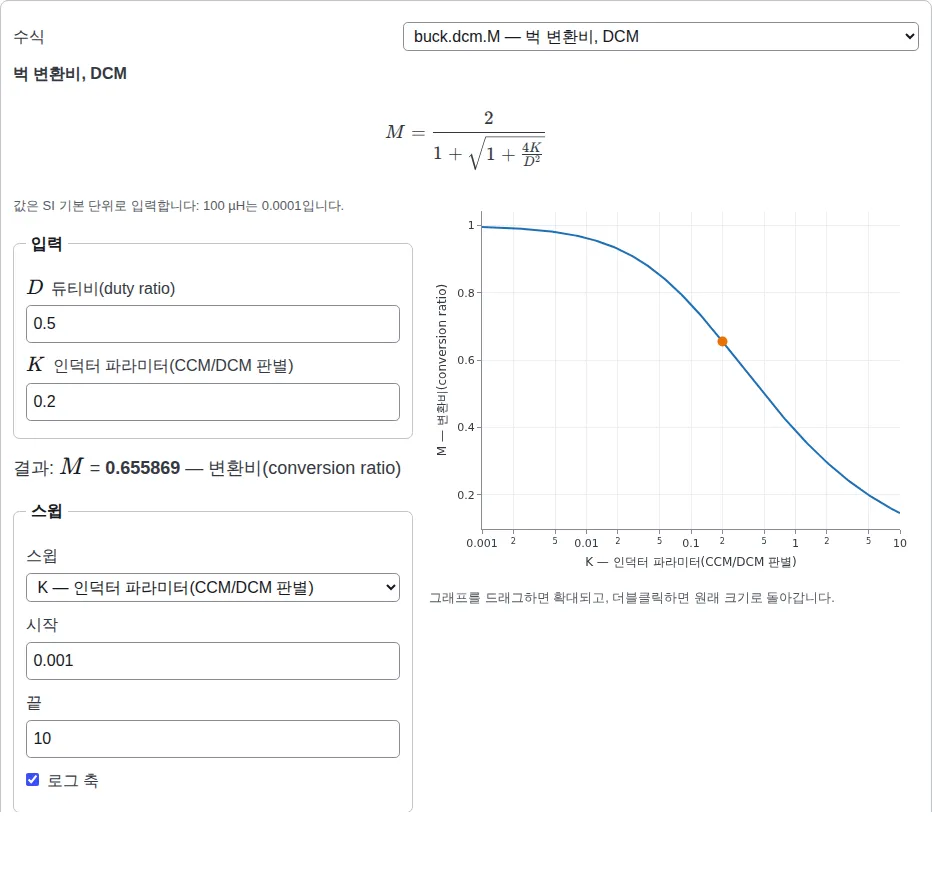

CCM과 DCM 페이지의 “직접 해 보기” 링크로 연 탐색기.
